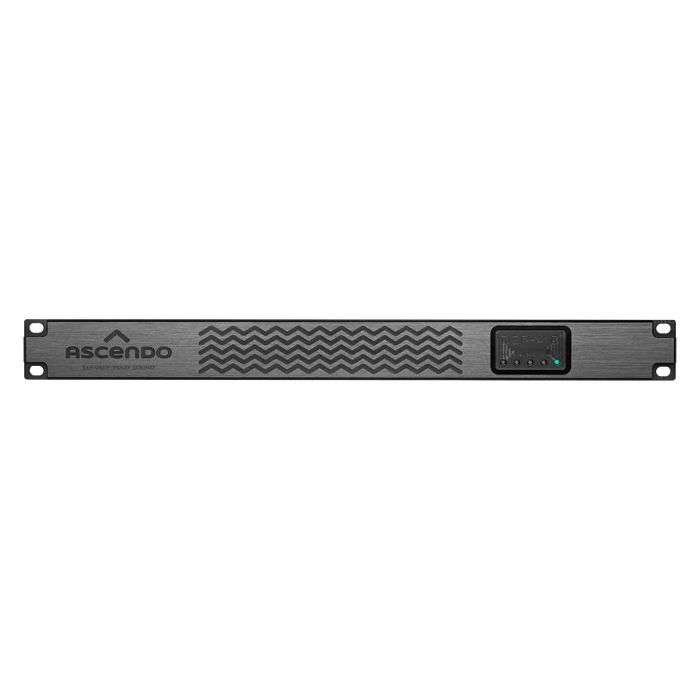

Ascendo DSP-4D
- Leistungsstarker 4-Kanal DSP-Prozessor für High-End Heimkino- und Subwoofer-Systeme
- Ideal zur Kombination mit ASCENDO Endstufen ohne integrierten DSP
- Dante, AES67, AES3 und analoge Ein- und Ausgänge für flexible Systemintegration
- Umfangreiche Filter-, Delay-, Phasen- und Routing-Funktionen
- FIR-Filter mit 512 Taps für präzise Frequenz- und Phasenoptimierung
- Lüfterloses 1HE-Design für leisen und professionellen Rack-Einbau
+43 1 6982317 +
Produktberatung per E-Mail +
Installations- und Lieferservice +
Hilfestellung bei Garantieabwicklung +
mehr als 20 Jahre Erfahrung +
ASCENDO DSP-4 D - Präzise Signalverarbeitung für anspruchsvolle Heimkinos
Der ASCENDO DSP-4 D ist ein eigenständiger digitaler Signalprozessor für professionelle High-End Heimkino- und Immersive-Audio-Systeme. Besonders in Verbindung mit ASCENDO Endstufen ohne integrierten DSP übernimmt er die präzise Steuerung und Abstimmung von Subwoofern und komplexen Lautsprechersystemen.
Vier symmetrische Analogausgänge, umfangreiches Matrix-Routing sowie frei konfigurierbare EQ-, Hochpass-, Tiefpass-, Phasen- und Delay-Funktionen ermöglichen eine sehr genaue Anpassung an Lautsprecher, Raum und Installationskonzept. Zusätzlich stehen FIR-Filter mit 512 Taps zur Verfügung, um auch anspruchsvolle Frequenz- und Phasenkorrekturen umzusetzen.
Dante, AES67 und zentrale Steuerung
Neben symmetrischem Analog-Audio und AES3 unterstützt der DSP-4 D Dante und AES67 und lässt sich damit problemlos in moderne Audio-over-IP-Systeme integrieren. Mehrere Geräte können zentral über die ASCENDO Systemsteuerung verwaltet werden, wodurch sich auch große Installationen mit zahlreichen DSP-Kanälen übersichtlich konfigurieren lassen.
Das kompakte 19-Zoll-Gehäuse mit nur einer Höheneinheit benötigt wenig Platz im Technikrack und arbeitet vollständig passiv gekühlt. Damit eignet sich der ASCENDO DSP-4 D ideal als leistungsfähige DSP-Zentrale für hochwertige Heimkino-, Bass-Array- und Subwoofer-Systeme.
| Eingänge | |
| ADC-Frequenzgang | 20 Hz – 20 kHz: +0,0 / -1,0 dB (Slow-Roll-off-Filter) |
| ADC-Dynamikbereich | Typ. 120 dB (A) |
| ADC-Vollaussteuerung | 20 dBV / 22,2 dBu / 10 V RMS |
| Analoge Eingangsimpedanz | 20 kOhm |
| AES3-Abtastrate | 44,1 kHz – 192 kHz, ASRC |
| Dante-Abtastrate | 48 kHz / 96 kHz |
| Dante-RX-Kanäle | 2 |
| Ausgänge | |
| Max. Ausgangsspannung | 15,2 dBu / 6,3 V Peak / 4,47 V RMS |
| Max. DC-Offset | < 2 mV |
| Frequenzgang | 20 Hz – 20 kHz: +0,0 / -1,8 dB (DAC Slow-Roll-off-Filter) |
| Ausgangsrauschen bei Analog-Eingang | Typ. -107 dBu (A) |
| Ausgangsrauschen bei Digital-Eingang | Typ. -120 dBu (A) |
| Dynamikbereich bei Digital-Eingang | Typ. 102 dB (A) |
| Ausgangsimpedanz | 100 Ohm |
| DSP | |
| Architektur | ARM-basiert, Floating Point |
| Eingänge | 4-fache Eingangsmatrix pro Kanal: Dante / AES67 via DEP / AES3 / Analog; Sinus-, Weiß-, Rosa- und Braunrauschen |
| Pegelsteuerung | Mute, Lautstärke, Phase |
| User-Strip-Filter | 32 x EQ / Hochpass / Tiefpass |
| Filtertypen | Bell, Notch, High-Shelf, Low-Shelf, Allpass 1. / 2. Ordnung |
| Hoch-/Tiefpassfilter | 6–48 dB/Oktave; Bessel, Butterworth, Linkwitz-Riley, Variable Q |
| FIR-Filter | 512 Taps, ASCII-Dateiimport |
| Delay | 48.000 Samples / 330 m / 1 s pro Kanal; Auflösung 0,001 Einheiten |
| ADC | ES9822PRO |
| DAC | ES9081 |
| Anschlüsse | |
| Steueranschlüsse | 2 x RJ45, 1 Gbit/s Ethernet |
| Audioeingänge | RJ45 für 4 x Dante / AES67; XLR für 1 x symmetrischen Analogeingang und 1 x AES3 |
| Audioausgänge | 4 x XLR, symmetrisch, DSP-gesteuert |
| 12-V-Trigger-Eingang | Galvanisch isolierte 3,5-mm-TS-Monoklinke; Spitze +12 V, Schaft GND |
| Netzanschluss | IEC-C14-Eingang / IEC-C13-Stecker |
| Stromversorgung | |
| Netzteil | Universelles geregeltes Schaltnetzteil |
| Betriebsspannung | 90–264 V AC, 50/60 Hz |
| Typische Stromaufnahme bei 230 V | 25 mA |
| Typische Stromaufnahme bei 110 V | 55 mA |
| Einschaltstrom | Max. 40 A |
| Ableitstrom | < 0,2 mA bei 240 V |
| Thermik | |
| Betriebstemperatur | 0–40 °C |
| Kühlung | Passiv gekühlt, ohne Lüfter |
| Wärmeabgabe Standby bei 230 V | 0,04 kcal/h / 0,17 BTU/h |
| Wärmeabgabe Standby bei 110 V | 0,04 kcal/h / 0,16 BTU/h |
| Wärmeabgabe eingeschaltet bei 230 V | 5 kcal/h / 20 BTU/h |
| Wärmeabgabe eingeschaltet bei 110 V | 5 kcal/h / 20 BTU/h |
| Benutzeroberfläche | |
| Hardware | Mehrfarbige LEDs für alle 4 Kanäle und Status; Netzschalter auf der Rückseite |
| Software | MAXX REMOTE, RESTful API |
| Maße & Gewicht | |
| Maße (B x H x T) | 482,6 x 43,75 x 100 mm |
| Rackhöhe | 1 HE |
| Verpackungsmaße (B x H x T) | 495 x 410 x 110 mm |
| Nettogewicht | 2,1 kg |
| Bruttogewicht | 3,5 kg |
