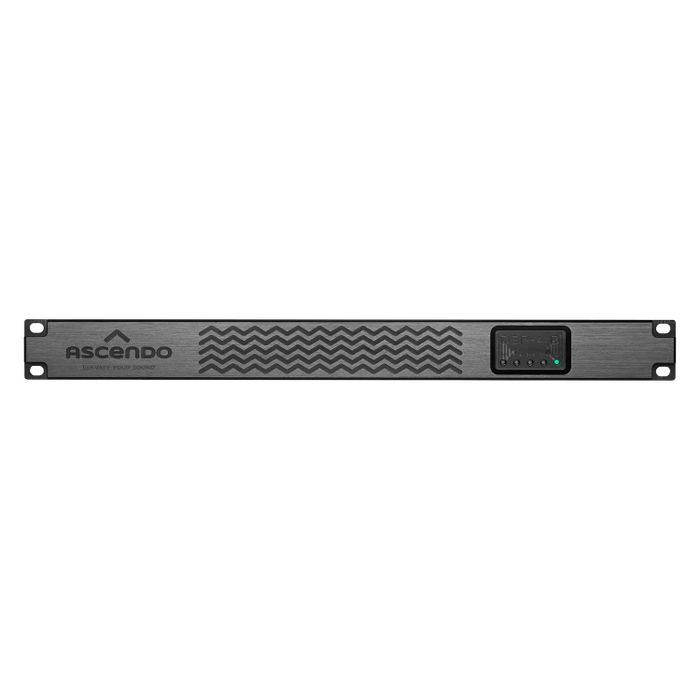

Ascendo DSP ULN2-2604 D
- Ultra-Low-Noise DSP-Endstufe für anspruchsvolle High-End Heimkino- und Immersive-Audio-Systeme
- Bis zu 2.000 Watt an 4 Ohm im LF-Kanal für souveräne Leistungsreserven
- Separate Hochleistungs-Ausgänge für Tiefton und Hochton mit extrem niedrigem Rauschpegel
- Integrierter DSP mit FIR-Filtern, umfangreichem EQ, Delay und flexiblem Signalrouting
- Dante, AES67, AES3 und analoge Anschlüsse für professionelle Systemintegration
- Ideal für hocheffiziente ASCENDO Lautsprecher und aktive Mehrwege-Systeme
+43 1 6982317 +
Produktberatung per E-Mail +
Installations- und Lieferservice +
Hilfestellung bei Garantieabwicklung +
mehr als 20 Jahre Erfahrung +
ASCENDO DSP ULN2-2604 D - Maximale Kontrolle bei minimalem Rauschen
Die ASCENDO DSP ULN2-2604 D ist eine leistungsstarke DSP-Endstufe für hochwertige Heimkino-, Musik- und Immersive-Audio-Systeme. Sie wurde speziell für Anwendungen entwickelt, bei denen hohe Lautsprecherwirkungsgrade jedes noch so kleine Störgeräusch hörbar machen können. Das besonders rauscharme Verstärkerdesign sorgt deshalb auch in sehr leisen Räumen für einen sauberen Hintergrund, hohe Detailauflösung und präzise Dynamik.
Für unterschiedliche Frequenzbereiche stehen leistungsstarke Verstärkerkanäle zur Verfügung. Der LF-Ausgang liefert bis zu 2.000 Watt an 4 Ohm, während der HF-Bereich bis zu 300 Watt an 4 Ohm bereitstellt. Damit eignet sich die ULN2-2604 D hervorragend zur extern aktiven Ansteuerung hochwertiger Mehrwege-Lautsprecher wie beispielsweise der ASCENDO HALO Serie.
DSP, Dante und professionelle Systemintegration
Der integrierte DSP ermöglicht eine umfassende Abstimmung des gesamten Lautsprechersystems. Bis zu 32 Filter, Hoch- und Tiefpassfilter, FIR-Filter, Phasensteuerung sowie umfangreiche Delay-Funktionen erlauben eine präzise Anpassung an Lautsprecher, Raum und Installationskonzept. Dadurch lassen sich Frequenzgang, Laufzeiten und Übergänge exakt aufeinander abstimmen.
Mit Dante, AES67, AES3 sowie symmetrischen analogen Ein- und Ausgängen ist die ASCENDO DSP ULN2-2604 D auch für komplexe professionelle Installationen bestens vorbereitet. Die Kombination aus hoher Ausgangsleistung, extrem niedrigem Rauschen und umfangreicher DSP-Steuerung macht sie zu einer konsequenten Lösung für kompromisslose High-End Heimkinos und aktiv betriebene ASCENDO Lautsprechersysteme.
| Eingänge | |
| ADC-Frequenzgang | 20 Hz – 20 kHz: +0,0 / -1,0 dB (Slow-Roll-off-Filter) |
| ADC-Dynamikbereich | Typ. 130 dB (A) |
| ADC-Vollaussteuerung | 20 dBV / 22,2 dBu / 10 V RMS |
| Analoge Eingangsimpedanz | 200 kOhm |
| AES3-Abtastrate | 44,1 kHz – 192 kHz, ASRC |
| Dante-Abtastrate | 48 kHz / 96 kHz |
| Dante-RX-Kanäle | 2 |
| Ausgänge | |
| Ausgangsleistung LF | 2000 W an 4 Ohm / 1390 W an 8 Ohm |
| Ausgangsleistung HF | 300 W an 4 Ohm / 150 W an 8 Ohm |
| Ausgangsleistung HF Bridge | Nicht verfügbar an 4 Ohm / 600 W an 8 Ohm |
| Ausgangsleistung Line Out | Nicht verfügbar |
| Max. Ausgangsspannung LF | 149 V Peak |
| Max. Ausgangsspannung HF | 50 V Peak |
| Max. Ausgangsspannung HF Bridge | 100 V Peak |
| Max. Ausgangsspannung Line Out | 6,3 V Peak / 4,47 V RMS / 15,2 dBu |
| Max. Ausgangsstrom LF | 38 A Peak |
| Max. Ausgangsstrom HF | 20 A Peak |
| Max. Ausgangsstrom HF Bridge | 20 A Peak |
| Max. DC-Offset LF | < 30 mV |
| Max. DC-Offset HF | < 20 mV |
| Max. DC-Offset HF Bridge | < 25 mV |
| Max. DC-Offset Line Out | < 2 mV |
| Max. kapazitive Last LF / HF / HF Bridge | < 300 nF |
| Max. kapazitive Last Line Out | Unbegrenzt |
| Frequenzgang LF / HF / HF Bridge | 20 Hz – 20 kHz an 4–8 Ohm: +0,4 / -1,8 dB |
| Frequenzgang Line Out | 20 Hz – 20 kHz: +0,0 / -1,8 dB (DAC Slow-Roll-off-Filter) |
| Ausgangsrauschen bei Analog-Eingang LF | Typ. 78 µV (A) |
| Ausgangsrauschen bei Analog-Eingang HF | Typ. 27 µV (A) |
| Ausgangsrauschen bei Analog-Eingang HF Bridge | Typ. 43 µV (A) |
| Ausgangsrauschen bei Analog-Eingang Line Out | Typ. -106 dBu (A) |
| Ausgangsrauschen bei Digital-Eingang LF | Typ. 73 µV (A) |
| Ausgangsrauschen bei Digital-Eingang HF | Typ. 23 µV (A) |
| Ausgangsrauschen bei Digital-Eingang HF Bridge | Typ. 36 µV (A) |
| Ausgangsrauschen bei Digital-Eingang Line Out | Typ. -107 dBu (A) |
| Dynamikbereich bei Digital-Eingang LF | Typ. 123 dB (A) |
| Dynamikbereich bei Digital-Eingang HF | Typ. 123 dB (A) |
| Dynamikbereich bei Digital-Eingang HF Bridge | Typ. 125 dB (A) |
| Dynamikbereich bei Digital-Eingang Line Out | Typ. 122 dB (A) |
| CCIF IMD LF | Typ. -87 dB |
| CCIF IMD HF | Typ. -89 dB |
| CCIF IMD HF Bridge | Typ. -89 dB |
| CCIF IMD Line Out | Typ. -102 dB |
| DSP | |
| Architektur | ARM-basiert, Floating Point |
| Eingänge | 4-fache Eingangsmatrix pro Kanal: Dante / AES67 via DEP / AES3 / Analog; Sinus-, Weiß-, Rosa- und Braunrauschen |
| Pegelsteuerung | Mute, Lautstärke, Phase |
| User-Strip-Filter | 32 x EQ / Hochpass / Tiefpass |
| Filtertypen | Bell, Notch, High-Shelf, Low-Shelf, Allpass 1. / 2. Ordnung |
| Hoch-/Tiefpassfilter | 6–48 dB/Oktave; Bessel, Butterworth, Linkwitz-Riley, Variable Q |
| FIR-Filter | 512 Taps, ASCII-Dateiimport |
| Delay | 48.000 Samples / 330 m / 1 s pro Kanal; Auflösung 0,001 Einheiten |
| ADC | ES9822PRO, 2-Kanal-Dynamic-Range-Extender |
| DAC LF | ES9081 |
| DAC Line Out | ES9081 |
| DAC HF | ES9039Q2M |
| Anschlüsse | |
| Steueranschlüsse | 2 x RJ45, 1 Gbit/s Ethernet |
| Audioeingänge | RJ45 für 4 x Dante / AES67; XLR für 1 x symmetrischen Analogeingang und 1 x AES3 |
| Audioausgang | XLR, 1 x symmetrischer Analogausgang, DSP-gesteuert |
| Lautsprecheranschlüsse | 1 x Neutrik Speakon + 1 x Neutrik Speakon für Bridge-Modus |
| 12-V-Trigger-Eingang | Galvanisch isolierte 3,5-mm-TS-Monoklinke; Spitze +12 V, Schaft GND |
| Netzanschluss | IEC-C20-Eingang / IEC-C19-Stecker |
| Stromversorgung | |
| Netzteil | Universelles geregeltes Schaltnetzteil mit PFC |
| Betriebsspannung | 90–264 V AC, 50/60 Hz |
| Typische Stromaufnahme bei 230 V | 1,65 A |
| Typische Stromaufnahme bei 110 V | 3,5 mA |
| Einschaltstrom | Max. 25 A |
| Empfohlener Leitungsschutzschalter | B16 |
| Ableitstrom | < 0,4 mA bei 240 V |
| Thermik | |
| Betriebstemperatur | 0–40 °C |
| Kühlung | Temperaturgeregelter Lüfter mit variabler Drehzahl, Luftstrom von vorne nach hinten |
| Wärmeabgabe Leerlauf bei 230 V | 34 kcal/h / 135 BTU/h |
| Wärmeabgabe Leerlauf bei 110 V | 30 kcal/h / 118 BTU/h |
| Wärmeabgabe bei 1/8 Leistung an 4 Ohm, 230 V | 102 kcal/h / 405 BTU/h |
| Wärmeabgabe bei 1/8 Leistung an 4 Ohm, 110 V | 100 kcal/h / 398 BTU/h |
| Wärmeabgabe bei 1/4 Leistung an 4 Ohm, 230 V | 153 kcal/h / 606 BTU/h |
| Wärmeabgabe bei 1/4 Leistung an 4 Ohm, 110 V | 168 kcal/h / 667 BTU/h |
| Benutzeroberfläche | |
| Hardware | Mehrfarbige LED für LF und HF; Netzschalter mit roter/grüner LED |
| Software | MAXX REMOTE, RESTful API |
| Maße & Gewicht | |
| Maße (B x H x T) | 482,6 x 87,5 x 389,29 mm |
| Rackhöhe | 2 HE |
| Verpackungsmaße (B x H x T) | 540 x 240 x 690 mm |
| Nettogewicht | 8,3 kg |
| Bruttogewicht | 11,2 kg |
